[PX4 드론 안전비행 설정 가이드] 1부. 첫 비행을 위한 준비운동: 법률과 비행 장소 선정 가이드

드론 제어 및 자동항법 알고리즘을 연구하는 대학생, 대학원생, 그리고 드론 연구원 여러분, 안녕하세요!

PX4 자동항법장치(Autopilot)는 연구실 시뮬레이션 환경뿐만 아니라, 실제 기체를 제작하고 야외에서 테스트 비행을 진행할 때 강력한 성능을 발휘하는 플랫폼입니다. 하지만 실험실 안에서 컴퓨터 화면으로 보던 시뮬레이터 속 드론과, 강력한 모터가 회전하며 바람을 가르는 실제 드론은 완전히 다릅니다. 실제 환경에서는 기체의 전원을 켜는 순간부터 예기치 못한 하드웨어 결함, 센서 노이즈, 무선 통신 두절, 돌풍 등 수많은 외부 요인이 비행 안전을 위협하게 됩니다.

연구와 학업의 성과를 내기 위한 모든 비행 테스트의 철칙은 **‘무사히 살아서 안전하게 착륙하는 것’**입니다. 비싸고 소중한 연구용 기체의 파손이나 타인의 인명·재산 피해를 막기 위한 첫걸음은 안전 수칙과 가상의 방어막 설정을 마스터하는 것입니다. 이번 가이드에서는 성공적인 첫 야외 비행 테스트를 위해 반드시 숙지해야 할 법률 요건, 최적의 비행 장소 선정 기준, 그리고 비상 상황을 대비한 지오펜스(Geofence)와 랠리 포인트(Safety Points / Rally Points) 설정법을 상세히 알아보겠습니다.

또한, 연구실 내에서 안전 제어 메커니즘을 테스트해 볼 수 있도록 시뮬레이션(SITL)과 QGroundControl(QGC)을 활용한 실전 안전 설정 예제까지 꼼꼼히 정리해 드릴 테니 끝까지 정독해 주세요!

1. 비행 전 첫 번째 체크포인트: 관련 법률 및 자격요건 숙지

아무리 소형 기체나 연구용 자작 드론을 비행하더라도, 하늘을 날기 시작하는 순간 법적인 책임을 수반하게 됩니다 [182, 184]. 많은 국가와 지역에서는 드론의 중량, 비행 고도, 비행 영역 및 사용 목적에 따라 엄격한 규정을 적용하고 있으며, 비행 승인 및 자격증 요건을 필수적으로 명시하고 있습니다.

비행 전 연구원 필수 법률 체크리스트

드론 조종자 증명(자격증) 보유 여부: 비행하려는 기체의 이륙 중량 단계에 맞는 조종 자격(한국의 경우 초경량비행장치 조종자 증명 등)을 갖추었는지 확인하세요.
비행 승인 신청: 관제권(공항 주변 반경 9.3km 이내), 비행 금지 구역, 혹은 야간 비행 시 사전 승인이 필요합니다. 지방항공청이나 관계 기관을 통해 미리 비행 승인을 득했는지 검토하세요.
촬영 허가 신청: 학술 연구 목적으로 실시간 영상 전송이나 카메라 데이터 취득이 필요하다면 기체 비행 승인과 별도로 **‘항공 촬영 허가’**를 반드시 사전에 취득해야 합니다.
초경량비행장치 기체 신고: 법적 기준 무게 이상인 기체는 자작이든 구매품이든 기체 등록 및 신고를 마친 후, 등록번호를 기체에 부착하여 비행해야 합니다.
드론원스탑 민원 사이트: https://drone.onestop.go.kr/

학술 연구라는 이유로 규정이 예외가 될 수는 없습니다. 법률을 위반할 경우 프로젝트 지연은 물론, 소속 학과나 연구실 신뢰도에 치명적인 영향을 미칠 수 있으므로 항상 비행 전에 항공청 공식 채널 및 지도를 통해 법적 제한 구역을 조회해야 합니다.

2. 안전하고 똑똑한 비행 장소 고르기

야외 테스트 장소를 선정하는 것은 수집되는 센서 데이터의 품질뿐만 아니라 기체의 안전 마진을 좌우하는 중차대한 요소입니다 [183]. PX4 가이드가 추천하는 가장 안전하고 이상적인 첫 비행 장소의 조건은 다음과 같습니다.

① 완벽한 개활지 확보 및 GNSS 수신 방해 요소 차단

PX4 드론이 자동 모드(Mission, Return-to-Launch, Hold 등)를 구동하려면 고성능 GPS/GNSS 수신 신호가 중단되지 않아야 합니다.

위성 신호 확보: 주변에 높은 나무, 가파른 언덕, 산맥, 그리고 고층 건물이 없는 평탄하고 탁 트인 대지를 선택해야 합니다 [183]. 건물이 주변을 에워싸는 경우 빌딩 풍에 의한 기류 급변 현상과 위성 신호가 건벽에 반사되어 유발되는 다중경로 오차(Multipath Error)로 인해 위치 추정 성능(EKF2 Filter)이 급격히 저하되거나 위치 상실(Position Loss) Failsafe를 유발할 수 있습니다.
전자기적 간섭(EMI) 회피: 고압선, 철탑, 철제 전신주 근처에서는 강력한 자기장 노이즈가 기체의 내부 Compass(지자기 센서) 값을 오염시켜 드론의 방향각(Heading/Yaw)이 불능 상태에 빠질 수 있으므로 반드시 격리된 장소를 택해야 합니다.

② 민간인 및 장애물로부터 최소 100m의 안전 반경(Clearance) 확보

예기치 않게 드론의 자세 제어가 무너지거나 무선 통신이 완전히 유실되더라도, 주변의 물리적 대상에 해를 끼치지 않는 물리적 마진을 설정하는 핵심 수칙입니다.

인명 보호 최우선: 비행 지점을 중심으로 최소 100m(300피트) 이내에 비행 구경꾼이나 유동 인구, 민간인이 일절 없는 한적한 시간과 장소를 고르는 것이 안전 원칙의 기본입니다.
재산 피해 예방: 비행 반경 100m 내에 주택가, 도로, 차량 주차 공간, 고압 통신선 등이 없는 장소여야 합니다.
낙하 시 기체 수거 지형 고려: 물(저수지, 강)이나 통제가 불가능한 울창한 수풀, 옥수수밭 등은 드론 추락 시 기체를 안전하게 수거하는 것이 극도로 어려워지므로 탁 트인 넓은 잔디 광장이나 단단한 마른 빈터가 이상적입니다.

3. 든든한 조력자와 철저한 비행 계획 세우기

시뮬레이션 가상 환경 상에서 수천 번 완벽하게 동작했던 코드라도 야외에서는 배터리 전압 급락, 돌풍, 조종 주파수 중첩 등 물리적 한계 상황이 수시로 대두됩니다.

숙련된 전문가(Pro)와 함께 비행: 첫 실비행 시에는 절대 기체 개발자 혼자 나가지 말고, 기체 컨트롤과 비행 경험이 매우 풍부한 동료 파일럿이나 사수 연구원과 동행하세요 [184]. 이들은 조종 미숙이나 프로그램 이상 거동 시 수동 조종 모드(Stabilized, Manual)로 빠르게 낚아채 어 비상 구출을 수행해 줄 수 있는 ‘휴먼 세이프 가드’ 역할을 합니다. 비행 전 체크리스트 점검 과정도 전문가와 교차 점검하는 것이 훨씬 엄격하게 오류를 잡아냅니다.
비행 경로 사전 기획(Mission Plan): 드론이 이륙해서 상승할 고도와 목표 이동 경로, 그리고 무엇보다 Failsafe 가 발동했을 때 드론이 ‘어디서 멈춰 호버링을 할지, 어느 곳으로 돌아와서 어떻게 땅에 안착할지’ 지상국(GCS) 소프트웨어 맵 상에서 경로와 복귀 고도를 명확히 머릿속으로 그리고 비행 절차를 셋업해야 합니다.

4. 비상 상황의 안전 그물: 지오펜스(Geofence)와 랠리 포인트(Safety Points)

기체의 무선 조종 한계 거리를 초과하거나, 오프보드 제어 명령 오류로 기체가 임의의 방향으로 이탈하는 이른바 ‘런어웨이(Flyaway)’ 사고를 하드웨어적으로 원천 차단하기 위해 가상의 안전 방벽을 설정하는 원리입니다 [295, 374].

① 지오펜스(Geofence) 설정

지오펜스는 기체가 절대로 이탈해서는 안 되는 가상 공간의 경계선입니다. PX4는 드론이 이 한계를 넘는 순간 약속된 예외 처리(Failsafe Action, 예: 제자리 호버링, 경고, 강제 복귀 등)를 강제 발동합니다.

<그림 2: QGroundControl에서 원통형 및 다각형 지오펜스를 설정하는 방식의 예시>

원통형 지오펜스(Failsafe Geofence): 기체의 이륙 홈 위치(Home Position)를 원점으로 설정하여, 드론이 나갈 수 있는 최대 반경(GF_MAX_HOR_DIST)과 최대 고도 한계(GF_MAX_VER_DIST)를 실린더 형태로 단순화하여 제한하는 필수 그물망입니다.
다각형 지오펜스(Geofence Plan): QGroundControl(QGC)의 Plan 뷰를 이용해 기체가 머무를 공간인 Inclusion(진입 허용 구역) 및 침범 금지 구역인 Exclusion(진입 금지 구역) 다각형 공간을 직접 디자인해 업로드할 수 있습니다.
물리적 안전 마진(Margin) 설정: 기체는 경계선을 통과한 후 물리적으로 제동하여 정지하기까지 추가 이동 거리가 필요하므로, 지오펜스 반경은 반드시 장애물과의 실제 거리에서 안전 마진을 차감해 타이트하게 설정해야 합니다 [366]. 멀티콥터의 경우 안전 제동 정지 거리 마진은 이론적으로 다음과 같이 최소 계산을 반영합니다.

② 랠리 포인트(Safety Points / Rally Points) 설정

기체가 비상 귀환(RTL, Return-to-Launch) 명령을 수신했을 때, 항상 최초 비행 이륙지(Home)로만 돌아오는 방식은 위험할 수 있습니다. 홈 위치가 장애물에 막혔거나 이륙 지점에 인명 밀집도가 높아졌을 수 있기 때문입니다.

개념: 랠리 포인트는 비상 상황 시 대체하여 안전하게 동력을 끄고 하강할 수 있는 제2, 제3의 착륙 대피소들입니다.
RTL 타입 파라미터 매핑: 파라미터 매니저를 통해 RTL_TYPE=3으로 변경해주면, 드론은 Failsafe 트리거 시 현재 위치에서 가장 최적의 귀환 경로가 무엇인지 판단해 **‘홈 위치, 미션 복귀 라인, 그리고 등록된 랠리 포인트 중 최단 거리에 있는 대피소’**를 연산해 스스로 복귀지로 타겟을 변경합니다.

5. 최후의 보루: 비상 종료 및 피해 최소화 수칙

비행 실험 과정에서 예측 불가한 거동 실패가 포착되었을 경우, 연구 기체 자체의 파손보다 주변 사람의 안전을 구하는 것이 수천 배 가치 있음을 반드시 인지해야 합니다.

수동 비상 대처 요령

모터 킬 스위치(Kill Switch) 사전 맵핑 및 실천: 조종기의 여유 스위치 중 하나에 비상 모터 차단 킬 스위치 채널을 설정하세요 [184, 390]. 킬 스위치는 공중에서 작동 시 즉각 프로펠러 제어를 차단해 기체가 수직 자유낙하하게 만듭니다 [390]. 기체는 파손되겠지만, 엉뚱한 국도나 주택가로 가속 비행하여 2차 대형 대인 파손 사고를 일으키는 최악의 행로를 즉시 방지할 수 있습니다.
Failure Detector 및 Flight Termination 활용: PX4의 고유 예외 검출 기능(Failure Detector)인 자세 각 한계 초과(FD_FAIL_P, FD_FAIL_R 등 자세 각도 제한) 및 고도 급락 제어를 켜두면 기체가 완전히 뒤집혔을 경우 지체 없이 컨트롤 모드를 끄고 전원 락다운이나 비행 비상 종료(Flight Termination)를 자동 발동하여 2차 재해를 예방할 수 있습니다.

6. QGroundControl Safety Setup 및 SITL 시뮬레이션 활용 예제

실험실이나 연구실 가상 환경(SITL, Software-in-the-Loop)을 통해 안전한 비행 시뮬레이션을 먼저 연습해 보는 것은 필수적입니다 [130, 355]. 조종기 신호 단절이나 가상의 가로막(Geofence) 침범 상태를 안전하게 유도하여 실제 기체가 어떻게 복귀하는지 직접 가시화할 수 있습니다.

SITL 환경 기동 및 QGroundControl 연결

SITL 실행: 개발 PC의 터미널에서 PX4 펌웨어 소스 디렉터리로 이동한 뒤, 시뮬레이터 상에서 멀티콥터 모델을 실행합니다.
make px4_sitl gazebo-classic_iris
QGC 실행: 시뮬레이터가 부팅되면 uXRCE-DDS 브릿지나 MAVLink 연결을 통해 QGroundControl(QGC)이 가상의 기체와 자동으로 매핑됩니다.
위치 인식 확인: 시뮬레이션 환경 상에서 위성 신호가 완전해지고 홈 위치(Home Position)가 지정되는 것을 상단 툴바를 통해 확인합니다.

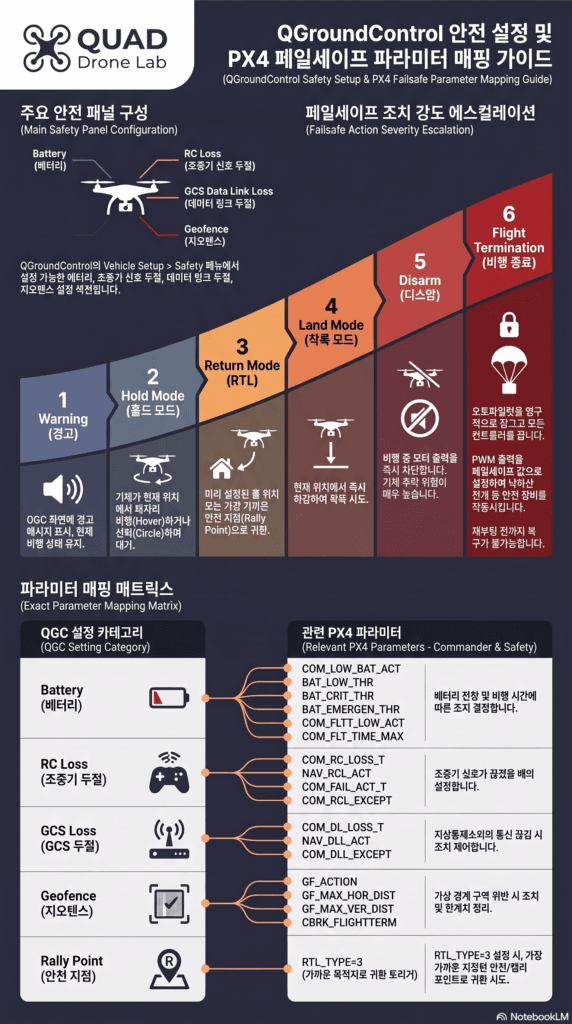

QGroundControl에서 안전 실패(Failsafe) 값 파라미터 매핑 가이드

실제 비행에 나서기 전 QGC에서 제공하는 안전 설정 가이드를 통해 Failsafe 반응 지연 및 기본 복귀 모드를 적용할 수 있습니다.

Safety Setup 진입: QGC 화면 좌측 상단의 QGC 아이콘 > Vehicle Setup(톱니바퀴) > Safety 탭으로 들어갑니다.
조종기 신호 분실(Manual Control Loss) Failsafe 설정:
- Trigger Action: ‘Return’ (Return-to-Launch) 또는 ‘Hold’로 변경합니다.
- Timeout (COM_RC_LOSS_T): 수동 무선 조종기의 신호 연결 상태가 유실된 것으로 인지할 기준 시간(예: 0.5초)을 지정합니다.
- Reaction Delay (COM_FAIL_ACT_T): 신호 상실 감지 후 홀드 모드(제자리 정지)로 대기하다가 최종 RTL 액션을 실행할 지연 시간(예: 2초)을 지정합니다.
지오펜스(Geofence) 한계 설정:
- ‘Geofence’ 항목을 활성화합니다.
- Action on breach (GF_ACTION): 경계를 침범했을 때 행동을 Return mode로 매핑합니다.
- Max Radius (GF_MAX_HOR_DIST): 홈 위치 반경 50m를 입력합니다.
- Max Altitude (GF_MAX_VER_DIST): 지상 고도 20m를 지정합니다.
랠리 포인트(Safety Points)와 RTL 타입 연동:
- QGC Parameter Editor를 활용해 RTL_TYPE 파라미터 값을 3으로 변경하여 가장 가까운 랠리 포인트로 복귀하도록 셋업합니다.

시뮬레이션 환경에서 Failsafe 상황 직접 트리거하고 확인하기

설정한 파라미터 안전 그물이 원활히 작동하는지 가상 비행을 통해 증명해 봅시다.

이륙 및 비행: 조종기를 잡거나 QGC에서 기체를 Armed 시킨 후 Takeoff 명령을 주어 고도 5m 내외에서 호버링하도록 제어합니다.
상황 1: 지오펜스 경계 침범 테스트:
- 기체를 서서히 조종하여 지정된 GF_MAX_HOR_DIST 경계선(50m) 바깥 방향으로 비행시킵니다.
- 동작 확인: 드론의 위치가 경계 반경인 50m를 돌파하는 순간, GCS 콘솔 상에 “Geofence breached” 경고 알림이 표시되며, 기체의 상태가 자동으로 **Return Mode (RTL)**로 강제 진입하여 홈 위치로 기수를 돌려 복귀하는 것을 시뮬레이터와 GCS 화면을 통해 실시간으로 관찰할 수 있습니다.
상황 2: 가상 조종기 연결 끊김(RC Loss) 모의 실험:
- 비행 중 QGC 상단 툴바 혹은 가상 무전기 전원을 인위적으로 해제(Disconnect)합니다.
- 동작 확인: COM_RC_LOSS_T로 설정한 임계 지연 시간 동안 기체는 그 자리에서 Hold(제자리 정격) 모드로 정지하며 재신호를 기다립니다. 만일 지정된 대기 타임아웃 이후에도 무전 수신이 되지 않으면, 기체는 설정된 RTL 가이드에 따라 지정 고도로 이륙하여 안전하게 자동 착륙을 시도합니다.

7. 1부를 마치며: “비행 일지의 첫 페이지를 안전하게 채워보세요”

새로운 이론이나 비행 제어 알고리즘을 드론 하드웨어에 직접 업로드하고 비행장에 서는 것은 매우 흥미롭고 보람찬 과정입니다. 하지만 완벽히 수립된 비행 안전 기본 수칙과 파라미터 안전망 설정 하나가 소중한 기체뿐만 아니라 여러분의 소중한 연구 시간과 주변 동료들을 보호한다는 사실을 가슴속 깊이 새겨야 합니다.

실전 비행 테스트를 떠나기 전 최종 점검을 상기해 보십시오.

비행 장소 주변 100m 이내에 인가나 방해 요소가 전혀 없습니까?
GCS 상에서 배터리 한도 알림과 지오펜스 한계값을 현실 지형에 맞게 맵핑하였습니까?
기체가 뜻대로 조종되지 않는 순간 반사적으로 프로펠러 동력을 끌 수 있도록 킬 스위치의 위치를 손가락 끝으로 온전히 숙지하고 있습니까?

다음 연재 단계에서는 기체 전원을 인가한 순간부터 드론이 오작동 및 안전상 비합리적인 결함을 자체 검증하는 **’2부. 프로펠러가 돌기 전에! PX4 Pre-arm, Arm, Disarm 상태와 락 해제 메커니즘’**에 탑재될 세부 파라미터와 QGroundControl 연동 절차를 깊이 있게 파헤쳐 보겠습니다. 성공적이고 무사한 드론 연구 비행을 언제나 기원합니다!
